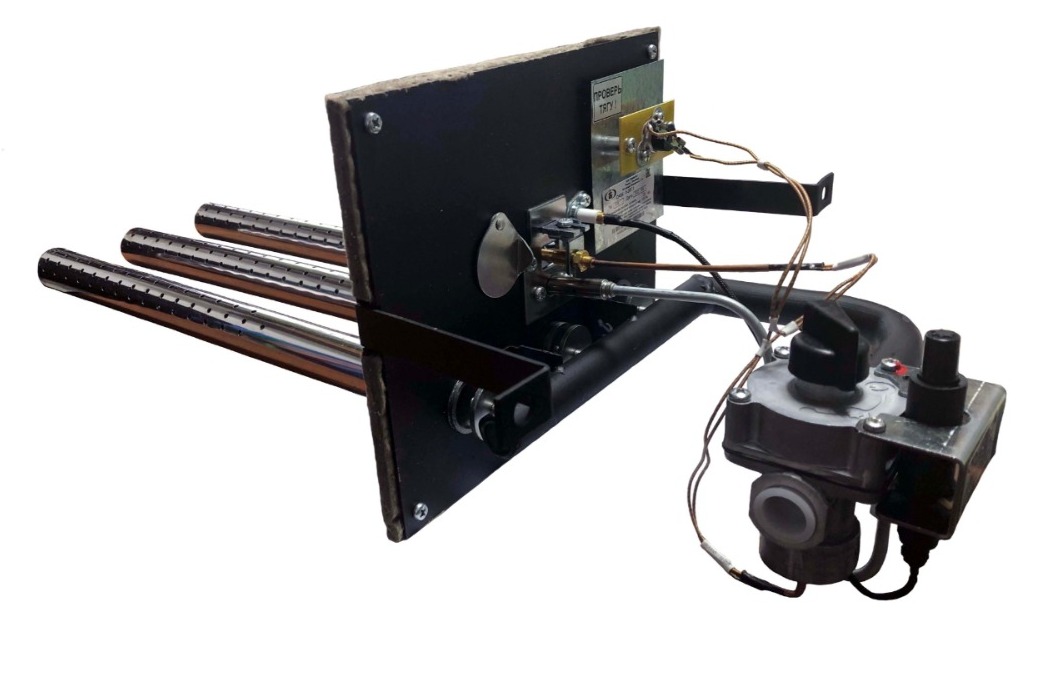

Печная горелка САБК-9-20Т.1 (замена САБК 9-20.1)

ХАРАКТЕРИСТИКИ
Автоматика САБК-9-20Т.1 предназначена для газо-дровяной банной печи "Русь" компании Теплодар.

Клапан ЭГК работает:
- на природном газе низкого давления по ГОСТ 5542 с номинальным давлением 1300 Па;
- на сжиженном углеводородном газе по ГОСТ 20443 с номинальным давлением 2940 Па.
По принципу работы клапан ЭГК относится к энергонезависимым термоэлектрическим системам.
Согласно ГОСТ Р 51733–2001, ГОСТ Р 51842–2001, ГОСТ Р 51983–2002 клапан ЭГК имеет два последовательно расположенных затвора класса «С».

Клапан ЭГК обеспечивает:
• защиту при погасании пламени на запальной горелке и при нарушении тяги;
• автоматическую блокировку подачи газа на основную горелку при розжиге запальника;
• управление розжигом, включение и регулирование мощности основной горелки;
• полное прекращение подачи газа на основную и запальную горелки ручкой управления;
• для удобства розжига в состав клапана ЭГК входит пьезокнопка.

Технические характеристики:
Максимальное давление газа в сети, кПа (природный газ ГОСТ 5542 / сжиженный газ ГОСТ 20448) - 3 / 3,53
Номинальное давление газа в сети, кПа (природный газ ГОСТ 5542 / сжиженный газ ГОСТ 20448) - 1,3 / 2,94
Минимальное входное давление газа в сети, кПа (природный газ ГОСТ 5542 / сжиженный газ ГОСТ 20448) - 0,6 / 1,96
Пропускная способность, м³/час - 3,5

Подвод газа, дюйм - G 1/2-B
Мощность ГГУ, кВт - 20
Размер панели (ШхВ), мм - 240х195
Длина горелок, мм - 390
